AMAL-SHAFT® – luftexpandierende Wickelwellen

AMAL-SHAFT® ist das Original. Die Welle wurde in Åmål in den fünfziger Jahren erfunden und seitdem ist das Konzept Weltmarktführend. Die Welle wird ständig weiterentwickelt, so dass wir die für Sie optimale Lösung anbieten können.
PDF: Maintenance, PDF: User instructions

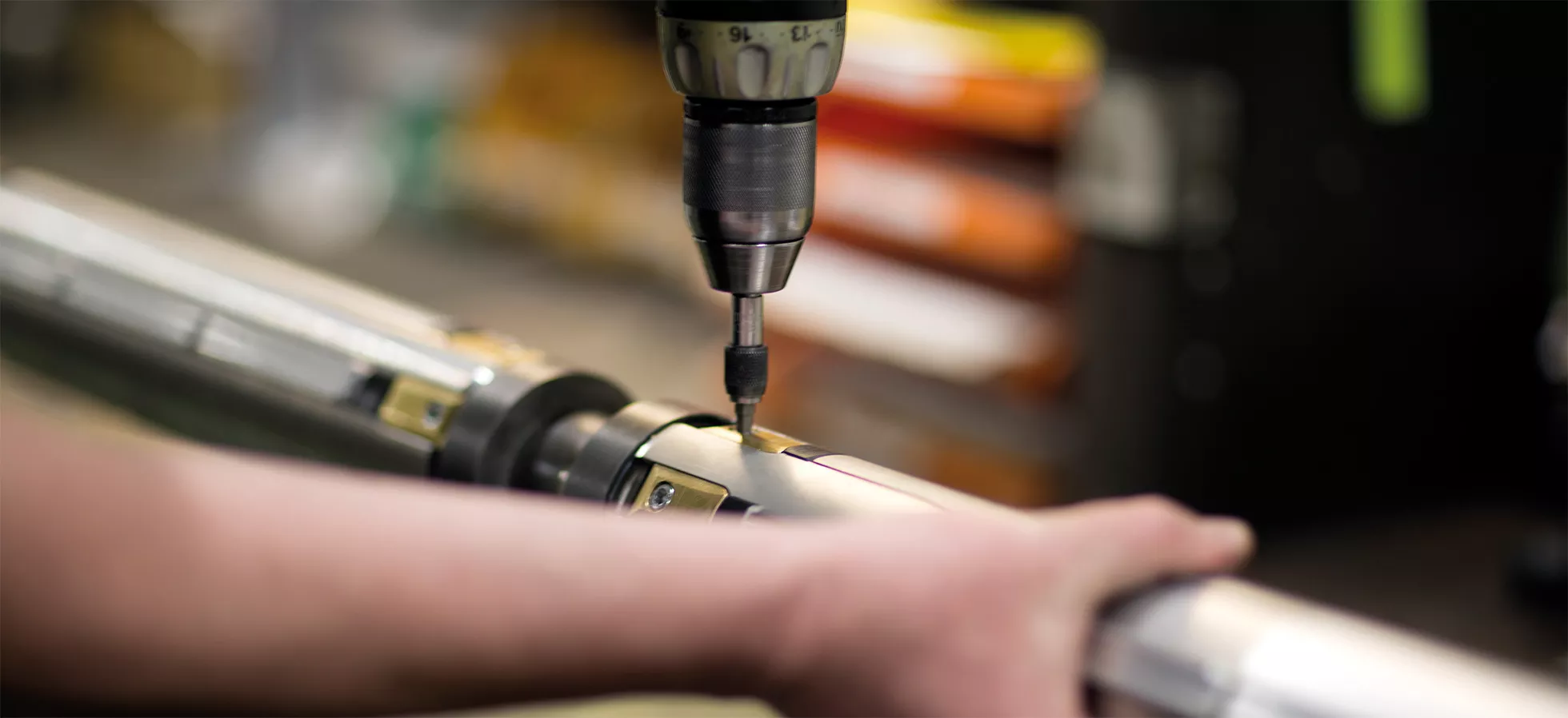

Im Folgenden finden Sie unser Standardsortiment an Wickelwellen.

Bitte, laden Sie unseren Fragebogen für Wickelwellen & Spannköpfe herunter und senden Sie eine E-Mail an info@hofpartner.se

S&T – Massivkörper oder Rohr, gefräste Spannreihen

  • Sehr stark
  • Minimale Beugung
  • Hülseninnen: Ø18mm bis Ø600mm
  • Breiten Spannreihen 9, 16, 20 und 33 mm
  • Anzahl Spannreihen unterschiedlich je nach Anwendungsbereich

TPPC – Thin Profile Pitch Centring

  • Mit Carbonfasern verstärkte Aluminiumprofile
  • Leicht und stark
  • Langlebig
  • Hülseninnen: Ø70mm und Ø76mm (3”)
  • Breite Spannreihe: 20 mm

TPC – Thin Profile Centring

  • Ultraleichte Aluminiumprofile
  • Gewichtsoptimiert
  • Hülseninnen: Ø70mm und Ø76mm (3”)
  • Breite Spannreihe: 20 mm

PC – Profile Centring

  • Massive Aluminiumprofile
  • Ausgezeichnetes Preis-Leistungsverhältnis
  • Hülseninnen: Ø70mm und Ø76mm (3”)
  • Breite Spannreihe: 20 mm

PTC 150 – Profile Tube Centring

  • Leichtgewichtsprofil
  • Erhältlich als Ultraleichtprofil (Mitte)
  • Optimiertes Profil
  • Hülseninnen: Ø150mm und Ø152,4mm (6”)
  • Zentrierleisten anpassbar für Ø148,5 – Ø153mm
  • Breite Spannreihen: 20 mm

Durchsuchen Sie unsere Broschüre über Wickelwellen und Spannköpfe

AMAL-SHAFT® OPTIONEN

Hier eine Auswahl von Optionen für unsere expandierenden Wickelwellen



Multi Body

  • Standard mit Extended Life Bearing (XLB)
  • Einfache Handhabung
  • Auch möglich mit aktiver Zentrierung

Wir haben zusammen mit unseren Kunden ein einzigartiges Konzept entwickelt, um mehrere Rollen auf langen, schlanken, expandierenden Wellen mit zwei oder mehr Körpern zu wickeln. Unser Konzept ist sehr robust und sehr leicht.

Diese Art Wellen wird hauptsächlich an Kunden geliefert, die Kunststoff-Folien herstellen.

Extended Life Bearing – XLB

Standard bei Hofpartners Multi Body-Applikationen.
Maximale Produktion mit minimalem Unterhalt. Verdoppelt die Produktion und erhöht die Lebensdauer von den Kuggellager zehnfach.

„Wir haben XLB implementiert und unsere Produktion verdoppelt“

Kundenzeugnis

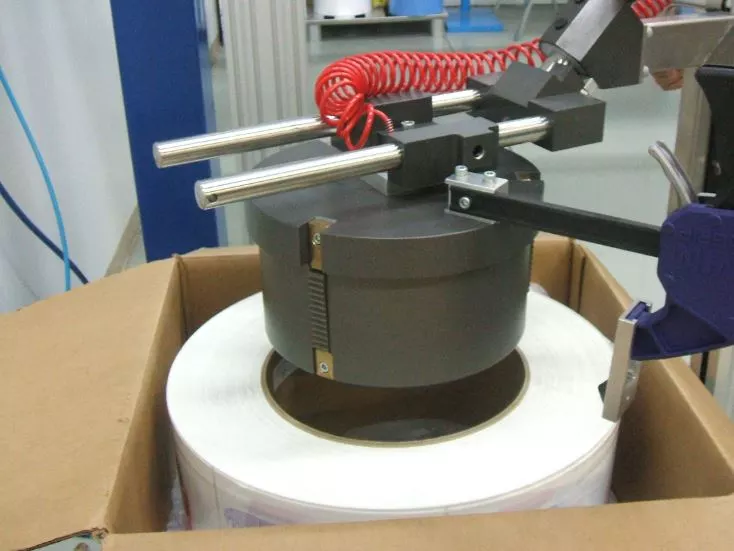

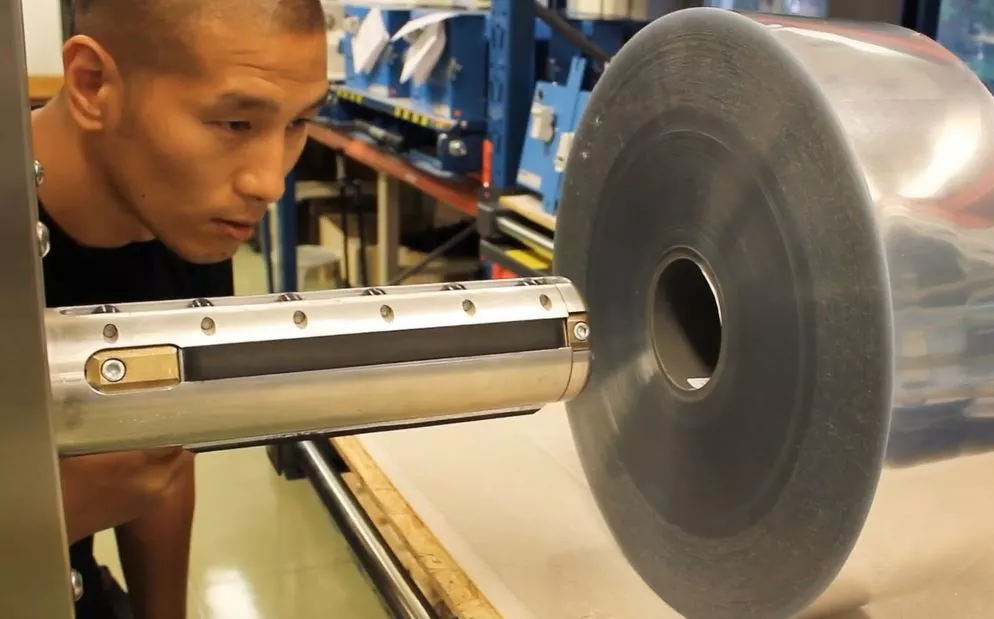

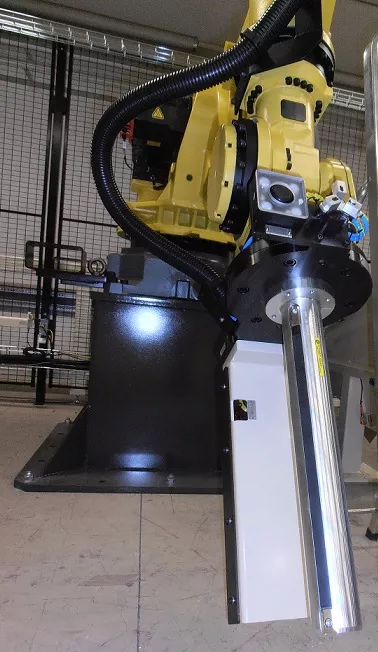

Wellen zum Rollenheben

  • Pneumatisch aktiviert
  • Invertierte Expansion als Option (für zusätzliche Sicherheit)
  • Expanderelement aus sägezahnförmigem Metall oder Gummi
  • Dimensionierung nach Kundenwunsch

Friktionswellen

Friktionswellen werden beim Aufrollen mehrerer Bahnen oder Rollen eingesetzt. Sie haben die Eigenschaft, die Bahnspannungsunterschiede aufzunehmen, die über die Breite der Bahn auftreten. Ohne eine Friktionswelle würden einige Rollen zu locker aufgerollt was zu Abfall leitet.

Die Welle dreht mit einige Prozenten schneller und die Rollen „rutschen“ auf der Welle. Es gibt viele verschiedene Prinzipien wie das funktioniert. Bei den einfacheren Varianten rutscht die Hülse der Walze gegen die Expanderelemente auf der Friktionswelle. Bei den raffinierteren Varianten gleiten die Ärmel auf der Welle selbst.

Wir entwickeln jetzt ein neues einzigartiges Konzept für Friktionswellen. Unser Ziel ist es, es Q2 2022 auf den Markt zu bringen.

Zentrierung

Wenn eine optimale Zentrierung der Wickelwelle erforderlich ist, können wir sowohl passive als auch aktive Zentrierung anbieten.

Die unten aufgezeichnete Prinzipien erfordern, dass Sie immer den gleichen Hülsendurchmesser benutzen, Weil die Welle darauf abgestimmt ist. Wenn Sie eine perfekte Zentrierung unabhängig vom Innendurchmesser der Hülse wünschen, bieten wir auch unsere mechanische Welle Schlumpf SF an.

Lesen Sie mehr über mechanisch zentrierende Wellen (Schlumpf SF)

Aktive Zentrierung

  • Perfekt Zentriert
  • Die zentrierende Leisten fahren zurück beim entluften
  • Die zentrierende Leisten sind am Hülseninnerdurchmessr angepasst
  • Sehr leicht die Hülsen auf und von die Welle zu schieben

Passive Zentrierung

  • Der polygonale Körper zentriert die Hülse
  • Einfach in die Hülse zu schieben, trotz engem Spiel
  • Die Dimensionen werden angepasst an die Durchmess von der Hülse

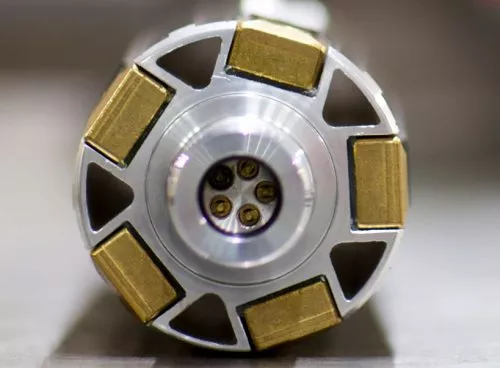

Sicherheitsventil – beseitigt Ausfallzeiten

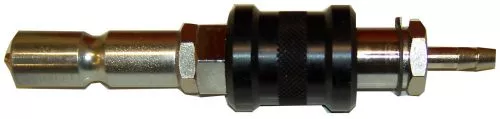

Um teure Ausfallzeiten zu vermeiden, haben wir für jede Spannreihe ein System von separaten Ventilen für Wickelwellen. Eine spezielle Luftdüse ist erforderlich. Diese Düse hat ein Shuttle, das bestimmt, ob die Walzenwelle gelüftet oder entlüftet wird. Siehe Bild unten.
Wir haben dieses System seit über 30 Jahren an zufriedene Kunden geliefert.

Luftexpandierande Wickelwellen für Wicklung ohne Hülsen

  • Standardprofile gibt es für ø 38/50/70/76/100 mm
  • Andere Durchmesser fertigen wir auf Anfrage.

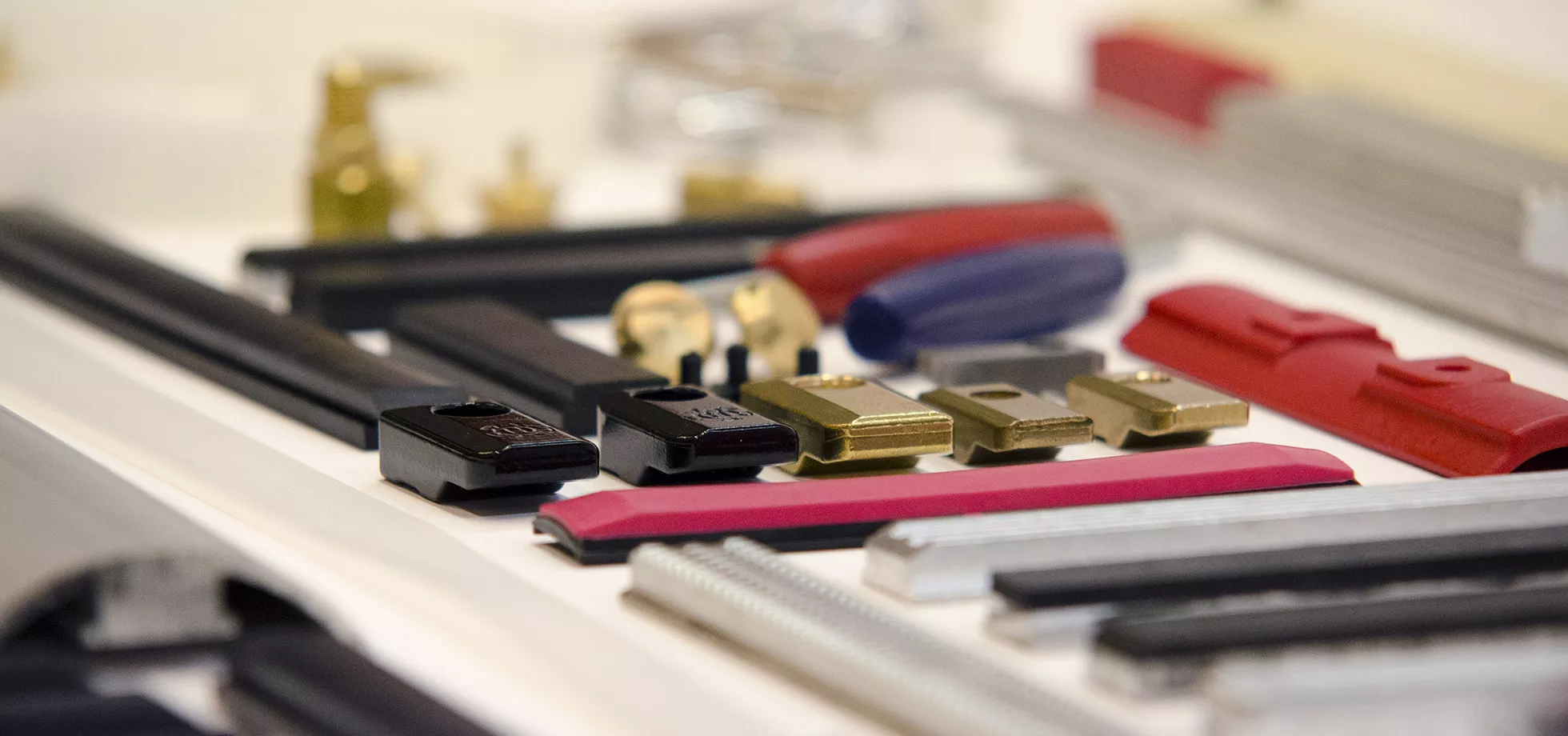

Spannleisten

  • Aluminium, Gummi, Stahl
  • Spezial-profiliert
  • Volle Länge oder feste Länge (multi)
  • Spannschalen (für Wicklung ohne Hülsen)

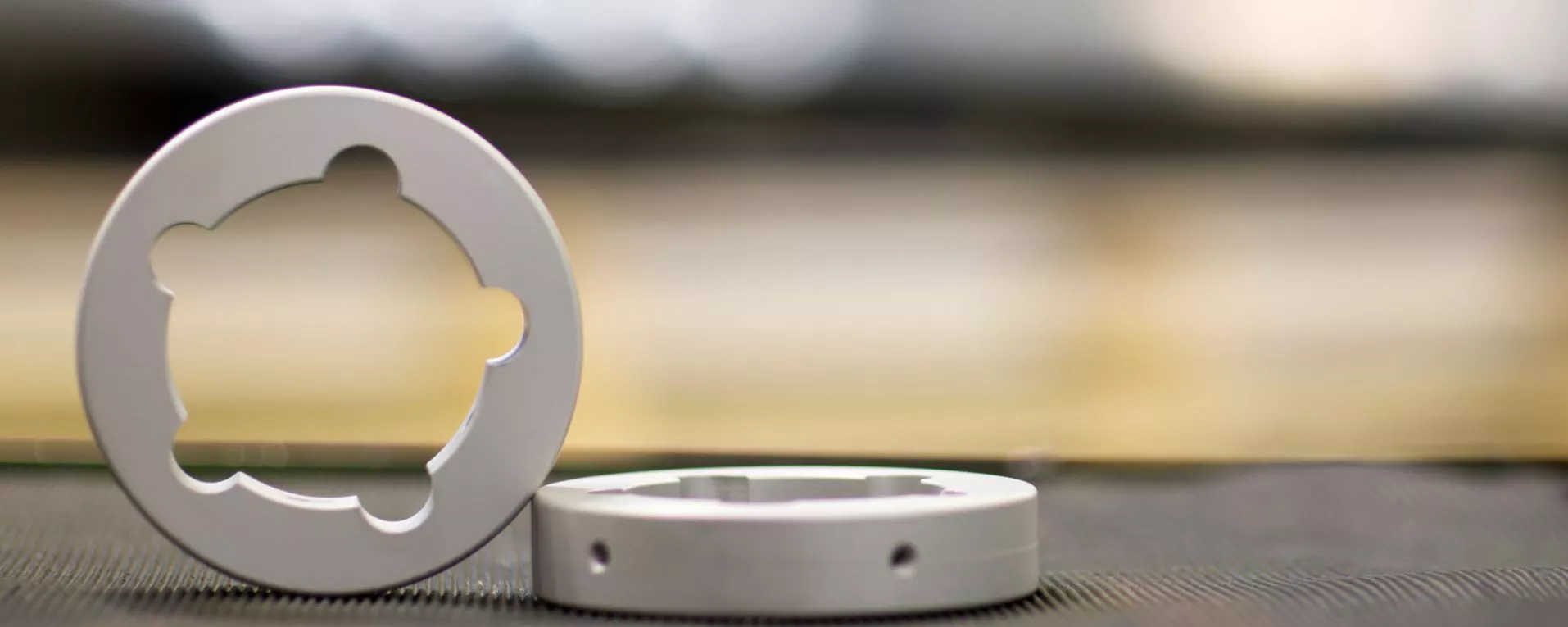

Adapter

Wir haben eine Vielzahl von Adaptern und konstruieren nach Ihre spezifischen Anforderungen.
